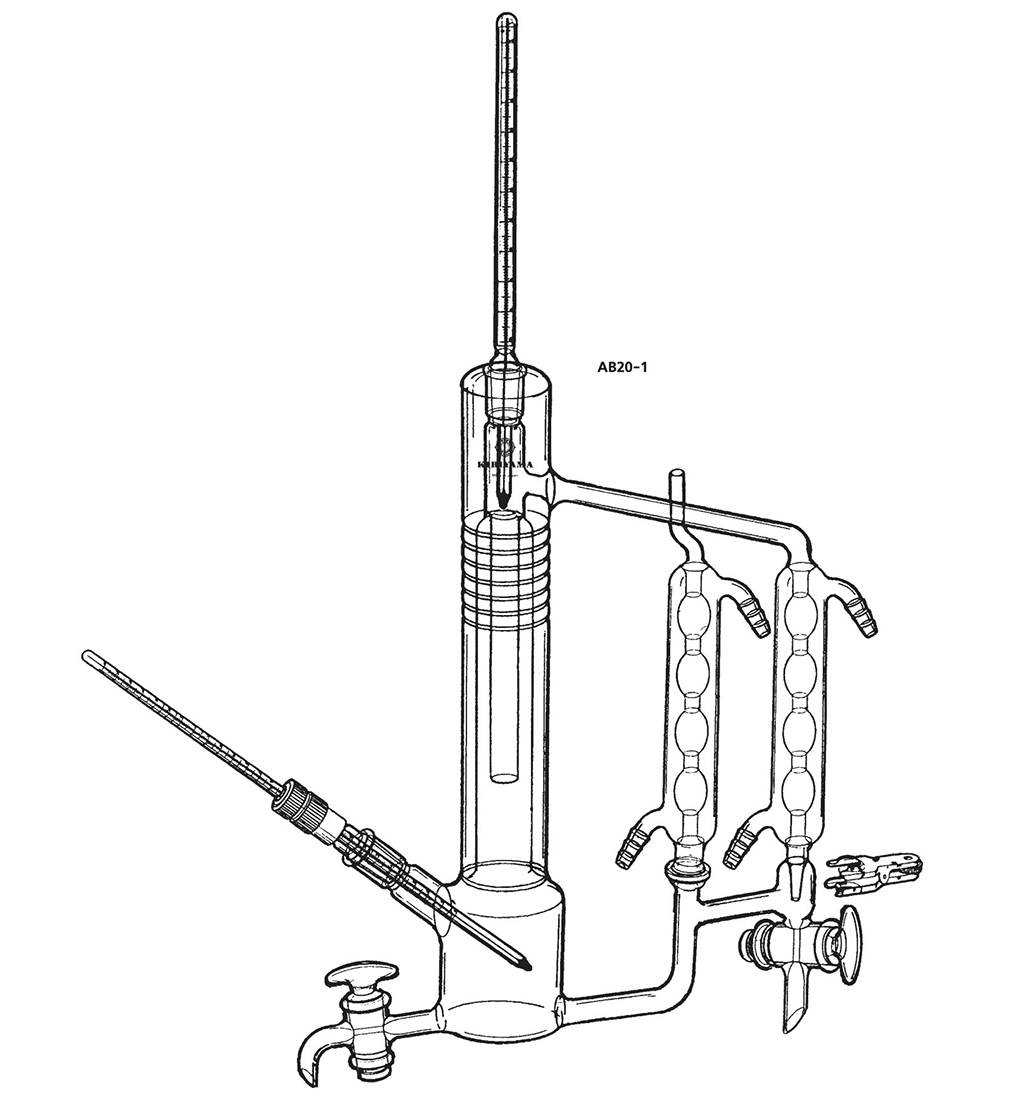

気相と液相の組成を知って、気液平衡曲線（いわゆるxy線図）を作成するための装置です。xy線図は 蒸留塔の設計を行なう際には重要な目安になります。 カラム部は真空ジャケットになっているので、外気温を受けにくくなっています。 本装置はいわゆるxy平衡線図を作成するために、実験によって データを採取する装置です。x、yはそれぞれ液相、気相におけ る軽沸点成分のモル分率です。 xy線図は2成分が加熱されて平衡状態にあるとき、液相と気相 の組成をガスクロ等で測定して得られます。仕込み組成を変え て、複数個の測定点を結んで作成します。xy平衡線と対角線の 間で、塔頂組成XDから塔底組成XWまで階段作図することによ って、全還流時の理論段数が求められます。 ※画像にある架台は含んでおりません。
